Radial-Gelenklager: Die selbstausrichtende Lagerlösung für Hochleistungsanwendungen

In vielen mechanischen Systemen funktionieren Wellen und Verbindungskomponenten nicht immer perfekt ausgerichtet. Kleine Einbaufehler, strukturelle Verformungen oder wechselnde Belastungen können zu einer zusätzlichen Belastung normaler Lager führen.

Hier istRadial-Gelenklagerwertvoll werden. Im Gegensatz zu herkömmlichen Wälzlagern, die auf Kugeln oder Rollen basieren, nutzen Gelenklager eine Gleitkontaktstruktur, die Winkelbewegungen ermöglicht und gleichzeitig radiale Belastungen unterstützt.

Von Baumaschinen und Automobilsystemen bis hin zu Industrieanlagen und Automatisierungsgeräten tragen diese Lager dazu bei, die mechanische Flexibilität zu verbessern, Spannungskonzentrationen zu reduzieren und einen stabilen Betrieb unter schwierigen Bedingungen aufrechtzuerhalten.

Was sind Radial-Gelenklager?

Ein Radial-Gelenklager ist eine Art Gleitlager, das hauptsächlich zur Aufnahme radialer Belastungen entwickelt wurde und gleichzeitig Drehbewegungen und Winkelfehler zwischen verbundenen Komponenten zulässt.

Die Grundstruktur besteht in der Regel aus:

Ein Außenring mit einer kugelförmigen Innenfläche

Ein Innenring mit einer sphärischen Außenfläche

Eine Gleitkontaktfläche zwischen den beiden Ringen

Durch die sphärische Bauweise kann sich der Innenring im Außenring neigen, wodurch sich das Lager für Anwendungen eignet, bei denen Ausrichtungsänderungen auftreten können.

Wie funktionieren Gelenklager?

Im Gegensatz zu Kugellagern kommen bei Gelenklagern keine Wälzkörper zum Einsatz.

Ihr Betrieb beruht auf der Gleitbewegung zwischen zwei gekrümmten Flächen.

Wenn sich die Welle bewegt:

Der Innenring dreht oder kippt im Außenring.

Die kugelförmige Kontaktfläche verteilt die Last.

Das Lager gleicht Winkelfehler aus.

Dieses Design sorgt für eine reibungslose Bewegung, selbst wenn die verbundenen Komponenten nicht perfekt ausgerichtet sind.

Warum unterscheiden sich Radial-Gelenklager von herkömmlichen Lagern?

Herkömmliche Wälzlager eignen sich hervorragend für Hochgeschwindigkeitsrotationen, weisen jedoch Einschränkungen auf, wenn es um Folgendes geht:

Fehlausrichtung

Oszillierende Bewegung

Starke Stoßbelastungen

Begrenzter Installationsraum

Gelenklager sind für Situationen konzipiert, in denen Flexibilität und Belastbarkeit wichtiger sind als extrem hohe Drehzahlen.

Warum brauchen Gelenklager nicht immer Wälzkörper?

Viele Menschen assoziieren Lager mit Stahlkugeln oder Rollen. Allerdings gibt es Gleitlager schon viel länger als moderne Wälzlager.

Der Grund dafür, dass Gelenklager auch heute noch weit verbreitet sind, ist einfach:

In manchen Anwendungen ist kontrolliertes Gleiten zuverlässiger als Rollen.

Zum Beispiel:

Hydraulikzylinder

Federungssysteme

Verbindungen von Baumaschinen

Bei diesen Systemen kommt es häufig zu wiederholten Schwingbewegungen statt zu einer kontinuierlichen Rotation. Rollelemente sind möglicherweise nicht immer die beste Lösung, da der Bewegungswinkel begrenzt ist und die Belastungen sehr hoch sein können.

Haupttypen von Radial-Gelenklagern

1. Stahl-auf-Stahl-Gelenklager

Dieses traditionelle Design verwendet Kontaktflächen aus Stahl.

Vorteile:

Hohe Tragfähigkeit

Geeignet für schwere Anwendungen

Hält Stoßbelastungen stand

Typische Anwendungen:

Baumaschinen

Landwirtschaftliche Ausrüstung

Industrielle Mechanismen

Allerdings ist in der Regel eine regelmäßige Schmierung erforderlich.

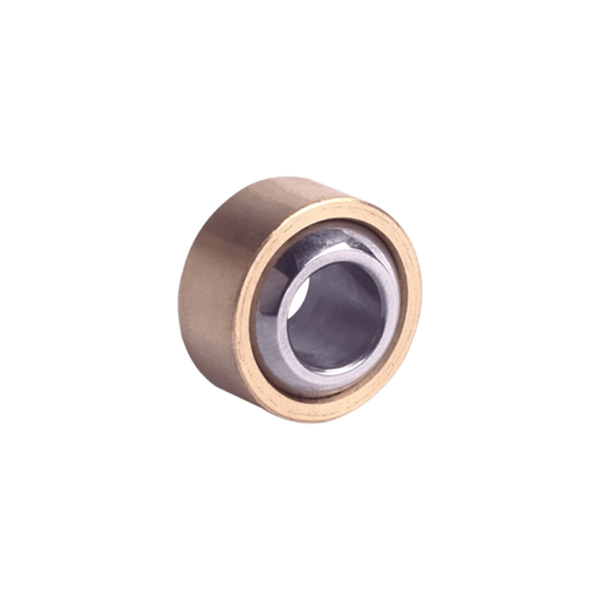

2. Wartungsfreie Gelenklager

Diese Lager verwenden spezielle Gleitmaterialien wie:

PTFE-Verbundschichten

Faserverstärkte Materialien

Selbstschmierende Liner

Vorteile:

Reduzierter Wartungsaufwand

Keine häufige Schmierung erforderlich

Geeignet für sauberere Betriebsumgebungen

3. Gelenklager mit Stangenende

Diese kombinieren ein Gelenklager mit einem Gewindegehäuse.

Häufige Anwendungen:

Kontrollsysteme

Lenkmechanismen

Einstellbare Verbindungen

Wichtige Leistungsmerkmale

Hohe Tragfähigkeit

Da die Kontaktfläche größer ist als bei vielen Wälzlagerkonstruktionen, können Gelenklager große Radialkräfte aufnehmen.

Sie werden häufig dort eingesetzt, wo Geräte Erfahrungen machen:

Starker Druck

Stoßbelastung

Wiederholte Bewegung

Fähigkeit zur Selbstausrichtung

Einer der größten Vorteile ist die Möglichkeit, Winkelfehlstellungen auszugleichen.

Dies hilft, Folgendes zu reduzieren:

Ungleichmäßige Beladung

Kantenspannung

Vorzeitiger Verschleiß

Geeignet für oszillierende Bewegungen

Viele Maschinen erfordern keine kontinuierliche Rotation.

Beispiele hierfür sind:

Hydraulikzylinder bewegen sich hin und her

Robotergelenke

Aufhängungskomponenten

Gelenklager leisten in diesen Situationen gute Dienste.

Häufige Anwendungen von Radial-Gelenklagern

Baumaschinen

Verwendet in:

Bagger

Kräne

Lader

Erdbewegungsausrüstung

Diese Maschinen erzeugen große Kräfte und häufige Gelenkbewegungen.

Automobilsysteme

Zu den Anwendungen gehören:

Federungssysteme

Lenkungskomponenten

Verbindungsmechanismen

Industrieausrüstung

Häufig zu finden in:

Hydrauliksysteme

Pressmaschinen

Automatisierungsgeräte

Schwere mechanische Baugruppen

Luft- und Raumfahrt- und Verteidigungsausrüstung

Hochleistungsversionen werden dort eingesetzt, wo es auf Zuverlässigkeit und Gewichtskontrolle ankommt.

Materialauswahl für Gelenklager

Unterschiedliche Anwendungen erfordern unterschiedliche Materialien.

Die Materialauswahl beeinflusst:

Verschleißfestigkeit

Korrosionsbeständigkeit

Tragfähigkeit

Lebensdauer

Faktoren, die die Lagerlebensdauer beeinflussen

Ladebedingungen

Übermäßige Belastungen können den Verschleiß beschleunigen.

Wichtige Faktoren sind:

Statische Belastung

Dynamische Belastung

Aufprallkraft

Schmierung

Bei geschmierten Stahl-auf-Stahl-Lagern ist eine ordnungsgemäße Schmierung unerlässlich.

Es hilft:

Reibung reduzieren

Oberflächenschäden verhindern

Verlängern Sie die Lebensdauer

Betriebsumgebung

Umgebungsbedingungen wie:

Staub

Feuchtigkeit

Temperatur

Chemische Belastung

kann die Lagerleistung beeinflussen.

Wartungstipps

Auf übermäßiges Spiel prüfen

Erhöhte Bewegung oder Lockerheit können auf inneren Verschleiß hinweisen.

Sorgen Sie für eine ordnungsgemäße Schmierung

Halten Sie bei geschmierten Ausführungen geeignete Schmierintervalle ein.

Verbindungskomponenten prüfen

Da Gelenklager häufig in Gelenken verbaut werden, sollten auch umliegende Bauteile auf Verschleiß überprüft werden.
