Die Beziehung zwischen sphärischen Lagern und gewöhnlichen Lagern

Lager sind ein entscheidender Bestandteil moderner mechanischer Geräte. Ihre Hauptfunktion besteht darin, rotierende Teile zu stützen, die Reibung während der Bewegung zu verringern und die Rotationsgenauigkeit sicherzustellen. Es gibt eine große Vielfalt an Lagertypen, kategorisiert nach Struktur, Betriebsart und Herstellungsmaterialien. Gelenklager sind jedoch einfacher aufgebaut als Wälzlager und bestehen im Wesentlichen aus einem Innenring mit einer äußeren Kugeloberfläche und einem Außenring mit einer inneren Kugeloberfläche. Gelenklagertypen sind außerdem weniger komplex als Wälzlager und werden hauptsächlich nach Lastrichtung oder Nennkontaktwinkel kategorisiert. Gibt es also Unterschiede beim Einbau zwischen Lagern und Gelenklagern?

Gelenklagersind eine besondere Art von Gleitlagern. Ihr Aufbau ist einfacher als der von Wälzlagern und besteht im Wesentlichen aus einem Innenring mit einer äußeren sphärischen Oberfläche und einem Außenring mit einer inneren sphärischen Oberfläche. Sie können hohen Belastungen standhalten und können je nach Art und Aufbau radialen Belastungen, axialen Belastungen oder kombinierten radialen und axialen Belastungen standhalten. Gelenklager werden im Allgemeinen für langsame oszillierende Bewegungen eingesetzt. Da ihre Gleitflächen kugelförmig sind, können sie sich in einem gewissen Bereich auch neigen. Sie können auch bei erheblicher Fehlausrichtung zwischen der Lagerwelle und der Lagergehäusebohrung ordnungsgemäß funktionieren.

1. Lagereinbaumethoden:

Kaltinstallation:Lagersollte an einem trockenen, staubfreien Ort installiert werden, entfernt von Geräten, die Metallspäne und Staub erzeugen. Wenn eine Installation in einer komplexen Umgebung erforderlich ist, sollte die Kontamination minimiert werden. Je nach Lagertyp und -größe sollten mechanische, erhitzende oder hydraulische Verfahren eingesetzt werden. Beim Einbau kleinerer Lager mit weniger festem Sitz kann eine Hülse verwendet werden, um die Hülse vorsichtig in Position zu hämmern. Das Hämmern sollte gleichmäßig auf die Lagerringe ausgeübt werden, um ein Verkanten oder Verkanten zu verhindern. Die meisten Lager werden im Einpressverfahren eingebaut. Sollen Innen- und Außenring eines Lagers gleichzeitig auf einer Welle und in einem Gehäuse montiert werden, muss der auf beide Ringe ausgeübte Druck gleich sein und auf die Kontaktfläche des Montagewerkzeugs ausgerichtet sein.

Heißeinbau: Größere Lager können im Allgemeinen nicht ohne Erwärmung des Lagers oder Gehäuses eingebaut werden, da die für den Einbau erforderliche Kraft mit der Größe zunimmt. Der bei der Warmmontage erforderliche Temperaturunterschied zwischen den Lagerringen und der Welle bzw. dem Gehäuse hängt in erster Linie von der Presspassung und dem Durchmesser der Lagerpassung ab. Offene Lager sollten nicht auf Temperaturen über 120°C erhitzt werden. Es wird nicht empfohlen, Lager mit Dichtungen und Abschirmungen auf Temperaturen über 80 °C zu erhitzen (stellen Sie sicher, dass die Temperatur die zulässige Temperatur der Dichtungen und des Fetts nicht überschreitet). Achten Sie beim Erwärmen der Lager auf eine gleichmäßige Erwärmung und vermeiden Sie lokale Überhitzungen.

II. Einbaumethoden für Gelenklager:

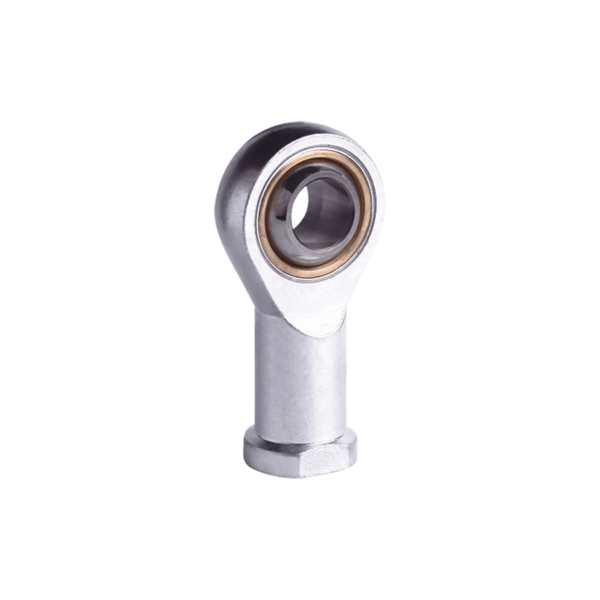

Um eine maximale Lebensdauer zu erreichen und einen vorzeitigen Ausfall von Gelenklagern und Gelenkköpfen zu verhindern, sind eine ordnungsgemäße Installation und Sauberkeit unerlässlich.

① Lager und Gelenkköpfe sollten unmittelbar vor dem Einbau aus der Verpackung genommen werden, um Verunreinigungen zu vermeiden. Lagerteile, die durch unsachgemäße Handhabung oder beschädigte Verpackung verunreinigt wurden, sollten mit einem sauberen Tuch abgewischt werden. Um optimale Reibungs- und Verschleißeigenschaften zu gewährleisten, müssen die Gleitkontaktflächen von Gelenklagern aufeinander abgestimmt sein. Daher kann jede Veränderung der Gleitkontaktflächen die Lebensdauer des Lagers verkürzen. Dazu gehört die Reinigung der Gleitkontaktflächen oder die Einwirkung von Lösungsmitteln, Reinigungsmitteln, Ölen oder ähnlichen Medien.

② Alle zugehörigen Bauteile müssen sauber und gratfrei sein. Überprüfen Sie außerdem unbedingt die Abmessungen der relevanten Komponenten, bevor Sie mit der Installation beginnen. Gelenklager: Beim Einbau von Gelenklagern mit geteilten oder geteilten Außenringen ist darauf zu achten, dass die Gelenke 90° zur Lastrichtung ausgerichtet sind. Andernfalls verkürzt sich die Lebensdauer.

Im Folgenden finden Sie einen Vergleich der Parameter von Standardlagern und Gelenklagern.
