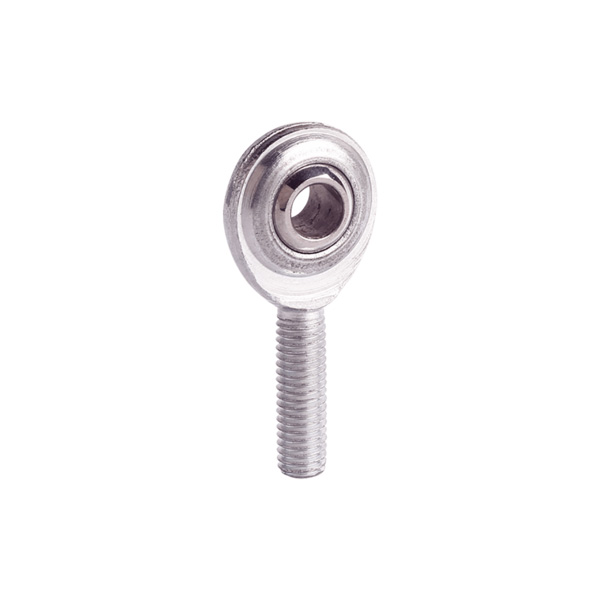

Was zeichnet die wartungsfreien Gelenkköpfe SA-PK unter den globalen Produkten für Gelenkkopflager aus?

Abstrakt

Industrielle Getriebekomponenten bestimmen die Gesamtstabilität und die Wartungskosten der kompletten mechanischen AusrüstungWartungsfreie Gelenkköpfe SA-PKhaben im letzten Jahrzehnt in den meisten Schwerlast-Industrieszenarien nach und nach herkömmliche gefettete Gelenkköpfe ersetzt. Dieser Inhalt vergleicht systematisch Strukturdesign, Rohmaterialkonfiguration, Lastleistung und praktische Anwendungsgrenzen gängiger Stangenendprodukte in Europa, Asien und Nordamerika, wobei der Schwerpunkt auf den zentralen Wettbewerbsvorteilen dieser klassischen selbstschmierenden Serie liegt, Standardabmessungsparameter, maßgeschneiderte Transformationsschemata und allgemeine Vorschläge zur Fehlerbehebung für Ausrüstungsbeschaffungsingenieure und Maschinenkonstrukteure herausgesucht werden. Außerdem sortiert es verschiedene Regeln zur Gewindeanpassung, einschließlich feiner Steigung und Linksgewindetransformation, und liefert messbare Referenzdaten für die Modellauswahl in Automatisierungsgeräten, technischen Fahrzeugen und landwirtschaftlichen Maschinen.

Inhaltsverzeichnis

• 1. Kernstrukturinnovation hinter erstklassigen selbstschmierenden Gelenkkopflagern
• 2. Technische Spezifikationen für Rohstoffabstimmung und Oberflächenbehandlung
• 3. Vollständige Standardabmessungs- und Lastparametertabelle der SA-PK-Serie
• 4. Regeln zur Gewindeanpassung: Erklärung der linken FG-Version mit feiner Steigung
• 5. Wichtigste industrielle Anwendungsszenarien und praktische Installationstipps
• 6. Häufig gestellte Fragen von globalen Mechanikeinkäufern (FAQ-Modul)
• 7. Beratung zur Lieferantenauswahl und endgültige Referenzvorschläge für die Beschaffung

1.1 Integriertes selbstschmierendes Kerndesign aus PTFE-Verbundwerkstoff

Der selbstschmierende Kern besteht aus einer PTFE-Verbundauskleidung, die gleichmäßig auf die Innenfläche des Außenrings geklebt ist und das herkömmliche Fettspeichernutdesign ersetzt, das bei gewöhnlichen Stangenköpfen erforderlich ist. Herkömmliche offene Stangenköpfe müssen regelmäßig alle 200 bis 300 Betriebsstunden mit Fett gefüllt werden, um die sphärische Reibung zu verringern; Häufige Abschaltungen wegen Schmierung verringern nicht nur die effektive Betriebsrate der Anlagen, sondern bringen auch zusätzliche Arbeitskosten für die Wartungsteams in Fabriken mit sich, insbesondere bei großen automatisierten Produktionslinien, die 24 Stunden am Tag ununterbrochen laufen. Die eingebettete PTFE-Verbundschicht sorgt für eine Feststoffschmierung von der Inbetriebnahme der Komponente bis zur Verschrottung, wobei sich der Feststoffschmierstoff unter kontinuierlicher Gleitreibung langsam vom Verbundsubstrat trennt und einen stabilen Ölfilm zwischen Stahlkugel und Außenauskleidung bildet, sodass während des gesamten Wartungszyklus der Lagerteile kein zusätzliches Fett oder regelmäßige Wartung erforderlich ist.

1.2 Optimierte Montagestruktur zur Senkung der Gerätefehlerrate

Ein weiterer konstruktiver Vorteil liegt in der vereinfachten Installations- und Demontagekonstruktion, die für Montagearbeiten vor Ort optimiert ist. Die Standard-Außengewindekonfiguration passt direkt zu standardmäßigen metrischen Gewindelöchern an der Verbindungszugstange, ohne dass für die Installation ein zusätzlicher Zwischenverbinder oder eine Übergangshülse erforderlich ist. Eine solche strukturelle Vereinfachung hilft Mechanikkonstrukteuren, die Gesamtzahl der Hilfsbefestigungen im Übertragungsmechanismus zu reduzieren, wodurch die Fehlerquellen der gesamten Ausrüstung und der spätere Ersatzteildruck für die Kundendienstabteilung weiter reduziert werden. Statistiken von globalen Forschungseinrichtungen der Lagerindustrie zeigen, dass Geräte, die mit integrierten gepressten selbstschmierenden Gelenkköpfen ausgestattet sind, die Wahrscheinlichkeit mechanischer Ausfälle an Gelenkverbindungen im Vergleich zu Modellen mit gewöhnlichen geteilten Gelenkköpfen um über 38 % reduzieren können, insbesondere für Baumaschinen im Freien, die das ganze Jahr über Staub, schlammigem Wasser und Temperaturschwankungen ausgesetzt sind.

1.3 Duale Verarbeitungsoptionen für unterschiedliche Lastanforderungen

Abgesehen von der Grundstruktur des Pressgehäuses können Hersteller je nach Arbeitslastanforderung des Kunden zwischen Schmiederohlingsbearbeitung und Präzisionsdrehrohlingsbearbeitung wechseln. Schmiedegehäuse zeichnen sich durch eine bessere Gesamtstrukturdichte und Schlagfestigkeit aus und eignen sich für Schwerlastmaschinen und Bergbaumaschinen. Das präzisionsgedrehte Gehäuse verfügt über eine höhere Kontrollgenauigkeit bei Maßtoleranzen und eignet sich für kleine Präzisionsautomatisierungstestgeräte und medizinische intelligente mechanische Armübertragungsgelenke. Dieses duale optionale Rohlingsverarbeitungsschema erweitert den anwendbaren Lastbereich des Produkts von leichter Mikrolast bis hin zu schwerer Industrielast und deckt vielfältige kundenspezifische Anforderungen verschiedener nachgelagerter Industrien weltweit ab.

2.1 Klassifizierungsstandard für Kernrohstoffe

Die innere kugelförmige Stahlkugel verwendet GCr15-Lagerstahl als Standardrohstoff, den weltweit am häufigsten verwendeten Lagerstahl in der Gleitlagerfertigungsindustrie mit stabiler metallurgischer Struktur und ausgezeichneter Druckfestigkeit nach präziser Abschreck- und Anlasswärmebehandlung. Entsprechend den individuellen Anforderungen ausländischer Kunden kann sich Steel Ball für eine Hartverchromung von Oberflächenfahrzeugen entscheiden, um die Oberflächenhärte und die Korrosionsschutzleistung zu verbessern, oder für Hochseegeräte, die in Küstenumgebungen mit hohem Salznebel arbeiten, auf 440C-Edelstahlkugeln umrüsten. Für spezielle Lebensmittelverarbeitungs- und Pharmaproduktionsanlagen mit strengen Hygieneanforderungen kann die gesamte Lagerbaugruppe vollständig auf Edelstahlsorten wie 304,303 oder 316 aufgerüstet werden, nachdem die Oberflächenpassivierung die Verzinkung ersetzt hat, um den Lebensmittelstandard für Rostschutz und Schadstofffreiheit zu erfüllen.

2.2 Vorteil des PTFE-Verbundauskleidungsmaterials

Die selbstschmierende PTFE-Verbundauskleidung besteht aus Polytetrafluorethylen und Metallpulver mittels Hochtemperatur-Walzverbundtechnologie und ist fest an der Innenwand des Außengehäuses befestigt, ohne sich bei wiederholter Schwing- und Rotationsreibung abzulösen. Im Gegensatz zu einschichtigen dünnen PTFE-Folien, die bei hoher Belastung leicht abfallen, kombiniert das Verbundmaterial die hohe Druckfestigkeit der Metallbasis mit dem extrem niedrigen Reibungskoeffizienten von PTFE und sorgt so für ein ausgewogenes Verhältnis von Tragfähigkeit und Selbstschmierleistung. Daten aus Labor-Verschleißtests zeigen, dass mit PTFE-Verbundstoff ausgekleidete Stangenenden einen stabilen Reibungskoeffizienten unter 0,12 unter kontinuierlich hin- und hergehenden Betriebsbedingungen halten, was herkömmlichen ölhaltigen Buchsen auf Kupferbasis weit überlegen ist, deren Reibungskoeffizient nach Ölverbrauch über 0,25 schwankt.

3.1 Referenzprinzip der Lastauswahl

Der Wert der dynamischen Last bezieht sich auf die maximal zulässige Wechsellast unter langfristigen Arbeitsbedingungen mit hin- und hergehendem Schwenken, während die statische Last die maximale Grenzlast unter statischer Kompression ohne bleibende Verformung der Lagerstruktur darstellt. Wenn Kunden Spezifikationen für das Gerätedesign auswählen, wird empfohlen, eine Lastsicherheitsmarge von mehr als 30 % basierend auf der tatsächlichen Arbeitsspitzenlast einzuplanen, um einen Langzeitüberlastbetrieb zu vermeiden, der den vorzeitigen Abrieb der PTFE-Verbundauskleidung beschleunigt und die Gesamtlebensdauer der Gelenkkomponenten verkürzt.

4.1 Kundenspezifische Spezifikation für Linksgewinde

Bei der Linksgewindevariante wird hinter der Originalteilenummer der Buchstabe L als Suffix hinzugefügt, typisches Markierungsbeispiel. SAL8PK steht für die Linksgewindeversion basierend auf der Original-SA8PK-Spezifikation. Alle Außenabmessungsparameter von Gehäuse, Kugel und Auskleidung stimmen vollständig mit der Standard-SA8PK überein, mit Ausnahme der Drehrichtung des Innen- und Außengewindes. Stangenenden mit Linksgewinde werden meist in paarweise gegenüberliegenden Zugstangenbaugruppen des Lenkmechanismus von technischen Fahrzeugen verwendet. Zwei Gruppen von Stangenenden mit Links- und Rechtsgewinde arbeiten zusammen, um eine schnelle Längenverstellung der Zugstange zu ermöglichen, ohne die komplette Verbindungsbaugruppe zu demontieren, was die Fehlerbehebungseffizienz des Kundendienstpersonals bei der Überholung der Ausrüstung erheblich verbessert.

4.2 Anwendungsbereich des FG-Feingewindes

Das Suffix FG steht für ein kundenspezifisches Feingewinde-Modell, wie in den Parametertabellen SA18 PKFG und SA20 PKFG gezeigt. Die Kernänderung liegt im Gewindesteigungsparameter, während alle Außenabmessungen und Belastungsdaten gegenüber der ursprünglichen Standardspezifikation unverändert bleiben. Beispielsweise entspricht der Standard-SA18PK dem Grobgewinde M18×2,5, die entsprechende Feingewindevariante SA18PKFG wechselt in das Feingewinde M18×1,5; Eine kleinere Gewindesteigung sorgt für eine höhere Einstellgenauigkeit der Zugstangenlänge und wird häufig in Präzisionsinstrumentenkalibrierungsgeräten, Mikroeinstellmechanismen für numerische Steuerungsmaschinen und intelligenten Produktionsvorrichtungen für die Automatisierung verwendet.

5.1 Aufschlüsselung der drei Kernanwendungsbranchen

Erstens ist die automatisierte Fertigungsindustrie, einschließlich CNC-Automatisierungsvorrichtungen, industrieller Roboterarmgelenke und Mechanismen zur Einstellung der Förderbandspannung, der größte nachgelagerte Verbrauchsbereich für kleine und mittlere Spezifikationen SA5PK~SA16PK. Diese Geräte laufen über einen langen Zeitraum hinweg ununterbrochen in einer Innenwerkstatt mit konstanter Temperatur, geringer Staubkonzentration und mittlerer Wechsellast. Die selbstschmierende Eigenschaft macht regelmäßige Wartungsarbeiten überflüssig und trägt dazu bei, dass die automatisierte Produktionslinie das ganze Jahr über einen ununterbrochenen Produktionsplan aufrechterhält. Viele Hersteller von Automatisierungsgeräten im In- und Ausland haben diese Serie als standardmäßiges passendes Teil der intelligenten Verbindungsbaugruppe der neuen Generation aufgeführt, um die späteren Betriebswartungskosten der Geräte um mehr als 40 % zu senken.

Zweitens wählen Baumaschinen und Landmaschinen hauptsächlich die großformatigen Spezifikationen SA18PK~SA25PKFG für die Lenkzugstange, das Gelenkgelenk des Hydraulikzylinders und den Aufhängungsverbindungsteil von Ladern, Baggern und großen Traktoren. Solche Geräte arbeiten das ganze Jahr über im Freien und sind Sand, Schlamm, Regenwasser und drastischen Umgebungstemperaturschwankungen von minus 20 °C bis über 50 °C ausgesetzt. Die verzinkte Außenhülle und die selbstschmierende PTFE-Auskleidung widerstehen gemeinsam der rauen Umgebungserosion von außen und vermeiden so häufige Lagerblockierungen und Abriebausfälle, die durch das Eindringen von Schlamm in das innere Reibungspaar verursacht werden. Auf dem Markt für die Wartung landwirtschaftlicher Maschinen in ländlichen Gebieten entscheiden sich viele Reparaturwerkstätten dafür, die ursprünglich gefetteten Gelenkköpfe auf dieses selbstschmierende Produkt umzurüsten, um den jährlichen Arbeitsaufwand für die Wartung landwirtschaftlicher Fahrzeuge nach dem Verkauf offensichtlich zu reduzieren.

Drittens übernehmen neue Energieanlagen, Umweltschutz-Entstaubungsanlagen und Ozean-Ruderübertragungsmechanismen für kleine Schiffe eine kundenspezifische Variante aus Edelstahl, um sich an die Arbeitsumgebung mit hoher Luftfeuchtigkeit, Salznebel und korrosiven Gasen anzupassen. Die Gesamtkonfiguration aus Edelstahl 316 vermeidet Rostschäden bei dauerhaft feuchter und korrosiver Atmosphäre vollständig und verlängert den Austauschzyklus von Ausrüstungsersatzteilen erheblich.

Grundlegende Tipps zur praktischen Installation

1. Reinigen Sie das Innengewinde des passenden Zugstangenlochs vollständig, bevor Sie das Stangenendgewinde einschrauben, um zu vermeiden, dass Metallreste die Gewindeoberfläche während der Montage zerkratzen
2. Kontrollieren Sie das Schraubendrehmoment innerhalb eines angemessenen Bereichs gemäß der Gewindespezifikation. Ein zu hohes Drehmoment führt zur Verformung des Außengehäuses und zur Beschädigung der inneren PTFE-Auskleidung
3. Reservieren Sie nach der Installation eine freie Schwenktoleranz von 3 bis 5 Grad an der Gelenkverbindung, um ein Festsitzen aufgrund einer Überlagerung der Installationsmaßtoleranzen zu vermeiden

7.1 Wichtige Inspektionsstandards für das Herstelleraudit

Priorisieren Sie zunächst Hersteller mit einer kompletten eigenen Produktionswerkstatt, einschließlich Schmiede-/Drehbearbeitung, galvanischer Oberflächenbehandlung und Labor für Belastungstests für fertige Produkte. Solche integrierten Produktionslieferanten können die Qualität jeder Produktionsverbindung unabhängig kontrollieren und effektiv die Auslagerung der Verarbeitung vermeiden, die zu instabilen Schwankungen der Chargenqualität der fertigen Lager führt. Viele kleine Handelsunternehmen ohne Produktionswerkstatt beziehen ihre Produkte aus verstreuten kleinen Werkstätten, da sie nicht in der Lage sind, Rohstoffstandards und technische Parameter zu vereinheitlichen, was oft zu einer inkonsistenten Qualität verschiedener Lieferchargen führt.

Zweitens verlangen die Lieferanten, dass sie vor der formellen Großbestellung einen Belastungstestbericht und ein Rohmaterialinspektionszertifikat eines Drittanbieters vorlegen. Qualifizierte Hersteller können entsprechende Materialzertifizierungsdokumente für die zu liefernden Chargen ausstellen, um die Produktkonformität mit dem internationalen Industriestandard für Gelenkkopflager zu gewährleisten. Überprüfen Sie bei Kunden aus Übersee, die in die Märkte der EU und Nordamerikas importieren, ob die Produkte den lokalen Standards für Umweltschutzbeschichtungen entsprechen, um das Risiko einer Zollabfertigungsverzögerung aufgrund einer unqualifizierten Oberflächengalvanisierungszusammensetzung zu vermeiden.

Drittens: Bestätigen Sie die Richtlinien für den technischen Kundendienst nach dem Verkauf, einschließlich des Reaktionszyklus für individuelle Zeichnungsänderungen, der Vorschriften für den Austausch defekter Produkte und des Kanals für technische Beratung nach dem Verkauf im Ausland. Hervorragende Hersteller bieten Gerätedesignern während der Modellauswahlphase vor der Bestellung einen kostenlosen Beratungsservice zu technischen Parametern an und helfen Kunden dabei, genaue Berechnungen zur Spezifikationsübereinstimmung durchzuführen, um Verluste bei der Beschaffung falscher Modelle zu reduzieren.
