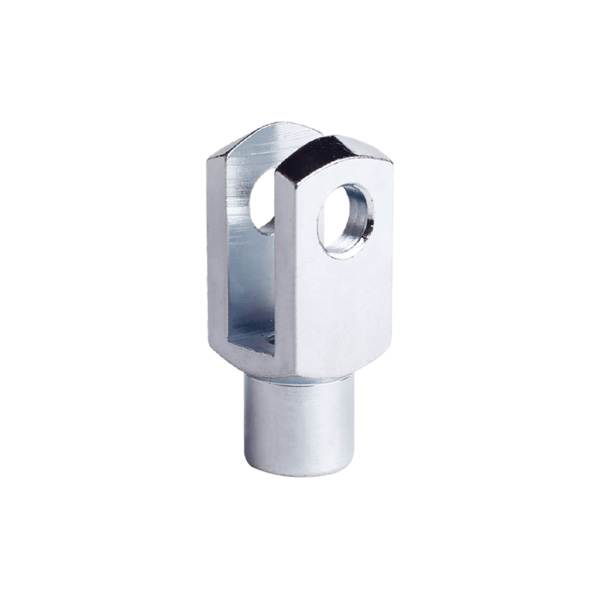

Bei der mechanischen Konstruktion können einige scheinbar unbedeutende Komponenten entweder viel Ärger ersparen oder endlose Kopfschmerzen verursachen, wenn sie schlecht ausgewählt werden. Gabelköpfe mit rotierender Welle fallen in die erstgenannte Kategorie. Man findet sie häufig in Zylinderstangenköpfen, Drahtseilanschlüssen, Lenkgestängen und unzähligen anderen Stellen, an denen Lastübertragung und Gelenkbewegung erforderlich sind.

Auf den ersten Blick verwechseln ihn viele mit einem Standard-Gabelkopf. Aber der Satz „mit rotierender Welle“ Genau das zeichnet es aus – und macht es zu einem echten Problemlöser in der Praxis.

Welches Problem löst es tatsächlich?

Ein standardmäßiger Gabelkopf mit festem Schaft erfordert eine perfekte Ausrichtung zwischen den beiden Gabelösen und dem Gegenstück. Wenn sie nicht genau koaxial sind, geht der Stift entweder nicht durch oder er klemmt während des Betriebs, was zu Reibung und Spannung führt. Unter rauen Feldbedingungen sind geringfügige Installationsabweichungen fast unvermeidlich. Der traditionelle Ansatz besteht darin, den Stift einzuschlagen oder Unterlegscheiben hinzuzufügen, um die Ausrichtung zu erzwingen – dies führt jedoch zu zusätzlichen inneren Spannungen und beschleunigt den vorzeitigen Verschleiß.

Gabelköpfe mit rotierender Welle Beheben Sie dieses Problem auf der Designebene. Der Schaft ist nicht in einer festen Position arretiert; Es ist so konzipiert, dass es sich unabhängig innerhalb der Gabel dreht. Diese einfache Änderung bietet zwei greifbare Vorteile:

Erstens einfachere Installation. Bei Verwendung dieses Gabelkopftyps muss die radiale Position des angeschlossenen Bauteils nicht mehr genau eingestellt werden. Die rotierende Welle gleicht kleinere Winkelfehler automatisch aus. Bei engen Montageräumen oder bei schnellen Austauschszenarien ist dieser Komfort besonders wertvoll.

Zweitens die Kompensation von Bewegungsabweichungen. Während des Maschinenbetriebs können Wellen oder Hebel aufgrund von lastbedingter Durchbiegung, Herstellungstoleranzen oder Wärmeausdehnung geringfügige koaxiale Abweichungen erfahren. Eine starre Verbindung übersetzt diese Abweichungen in innere Spannungen, die die Bauteile mit der Zeit ermüden. Gabelköpfe mit rotierender Welle hingegen absorbieren und kompensieren diese axialen und radialen Bewegungen durch die unabhängige Drehung der Welle, sodass das gesamte Gestänge reibungsloser und verschleißärmer arbeitet.

Worauf ist bei der Auswahl zu achten?

Bei der Auswahl eines Gabelkopfes mit drehbarer Welle sind Material und Abmessungen die beiden wichtigsten Faktoren.

Das Material bestimmt direkt die Lebensdauer – insbesondere in rauen Umgebungen. Die gebräuchlichste Option ist verzinkter Stahl, der ein gutes Preis-Leistungs-Verhältnis für Innenräume oder leicht feuchte Bedingungen bietet. Wenn Ihre Anwendung jedoch im Freien, in Küstennähe erfolgt oder chemischen Stoffen ausgesetzt ist, müssen Sie sorgfältiger nachdenken.

Gemäß den Branchenrichtlinien zur Korrosionsbeständigkeit kann gewöhnlicher verzinkter Kohlenstoffstahl in Salznebelumgebungen innerhalb von sechs Monaten erheblichen Rost aufweisen. Im Gegensatz dazu bietet Edelstahl 316 eine um ein Vielfaches höhere Salzsprühbeständigkeit. Obwohl die Vorabkosten höher sind, entfallen häufige Austauschvorgänge und ungeplante Ausfallzeiten. Für extrem aggressive Umgebungen – beispielsweise solche mit sauren Medien – müssen Sie möglicherweise sogar Duplex-Edelstahl oder Speziallegierungen in Betracht ziehen.

Abmessungen sind ebenso wichtig. Die meisten Produkte in dieser Kategorie folgen der Norm DIN 71752 mit wichtigen Parametern wie Gewindegröße (z. B. M5, M6, M10, M12), Gabelbreite und Schaftdurchmesser. Bei der Auswahl sollten Sie die Gewindegröße auf Ihre Pleuelstange abstimmen und die statische Belastbarkeit prüfen. Beispielsweise bietet ein M6-Gabelkopf typischerweise eine statische Tragfähigkeit von etwa 2.400 N, während eine M10-Version bis zu etwa 6.000 N bewältigen kann.

Installations- und Wartungstipps

Wenn Sie das Produkt erhalten, liegt es normalerweise in einer von zwei Konfigurationen vor:

• Nur Gabelkörper (mit vorinstallierter Drehwelle) – Sie müssen einen separaten Stift erwerben (allgemein als KL- oder SL-Typ bezeichnet).

• Komplette Baugruppe – einschließlich Stift und Sicherungsring/Sicherungsring. Der SL-Typ-Stift verfügt typischerweise über einen Sprengring für ein werkzeugloses Schnelllösen, was besonders praktisch bei der Wartung ist.

Vergessen Sie nach der Installation nicht den wichtigsten Schritt: die Schmierung. Hersteller empfehlen generell, bei der Montage Fett auf alle beweglichen Teile und Kontaktflächen aufzutragen. Bei rotierenden Baugruppen aus Edelstahl ist die regelmäßige Anwendung von Lithiumfett mit Hochdruckzusätzen unerlässlich. Dies verhindert ein Festfressen und Festfressen bei starker Belastung – eine Fehlerursache, die zur vollständigen Blockierung der Verbindung führen kann.

Gabelköpfe mit rotierender Welle sind ein ausgereiftes, gut optimiertes Produkt, das darauf ausgelegt ist, reale Installations- und Bewegungskompensationsherausforderungen zu lösen. Wenn Sie das nächste Mal an einem Verbindungssystem arbeiten, mit beengten Platzverhältnissen zu tun haben oder mit Fehlausrichtungsproblemen konfrontiert sind, deren Beseitigung kostspielig wäre, sollten Sie diese Komponente in Betracht ziehen. Durch die Auswahl des richtigen Materials und der richtigen Größe wird Ihre Ausrüstung zuverlässiger, die Wartungshäufigkeit verringert und letztendlich Ihre Gesamtbetriebskosten gesenkt.
