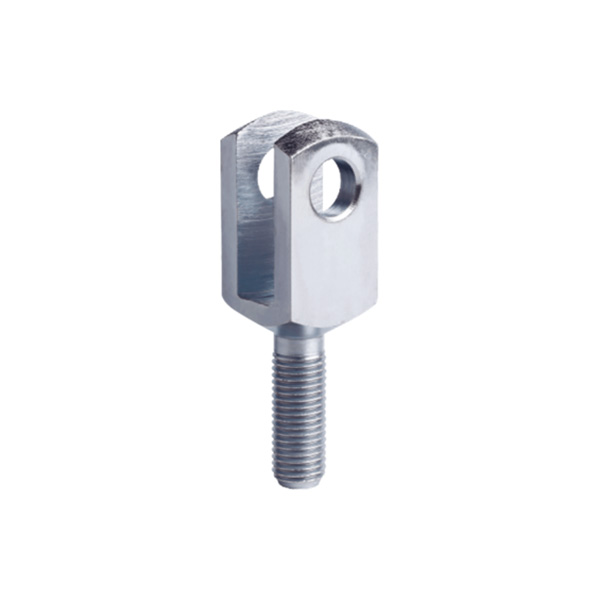

Gabelköpfe mit Außengewinde DIN71752 DIN ISO8140 CETOP

Gabelköpfe mit Außengewinde DIN71752 DIN ISO8140 CETOP ist unser standardmäßiger metrischer Gabelkopf. Es sind auch männliche Gabeln aus Edelstahl erhältlich.
Die Gabelköpfe mit Außengewinde können mit Klappfederbolzen, Stiften und Clips montiert werden.

Anfrage absenden

Produktbeschreibung

Teile-Nr.	mm Abmessungen													KG Gewicht
	d₁ H9	g ±0,5	a₁ h11	a₂ +0,50 -0,20	b +0,7 +0,15	d2 Normales Gewinde Feingewinde		f ±0,2	l₁ ±0,2	l₂ ±0,4	l₃ ±0,2	l₄	r	Kg≈
FT 6X12	6	12	12	12	6	M6X1	—	0.5	44	37	20	15	0.8	0.015
FT 8X16	8	16	16	16	8	M8X1,25	—	0.5	57	47	25	20	0.8	0.036
FT 10X20	10	20	20	20	10	M10X1,5	—	0.5	69	57	30	25	0.8	0.068
FT 12X24	12	24	24	24	12	M12X1,75	—	0.5	82	68	35	30	0.8	0.122
FT 14X28	14	28	27	27	14	M14X2	—	1.0	94	78	40	35	1.2	0.171
FT 16X32	16	32	32	32	16	M16X2	—	1.0	108	89	45	40	1.2	0.288
FT 20X40	20	40	40	40	20	M20X2,5	—	1.0	134	109	55	50	1.5	0.550

Gewindecode: Feingewinde – FG, Linksgewinde – LH, Feingewinde und Linksgewinde – FGLH.

Material- und Oberflächenbehandlungen:

1) Kohlenstoffarmer Stahl Q235A; Mit rostfreiem Öl beschichtet, verzinkt oder vernickelt.

2) Alternativer Edelstahl 304, Edelstahl 303, Edelstahl 316; Oberflächenpassivierung.

3) Alternatives Aluminium 6061; Oberflächenreinigung oder Eloxierung.

4) Alternativer Stahl mit mittlerem Kohlenstoffgehalt 45; Mit rostfreiem Öl beschichtet, verzinkt oder vernickelt.

Ningbo Dongzhou Transmission Co., Ltd. ist mit mehr als 300 Präzisionsbearbeitungsgeräten aller Art und professionellen Prüfinstrumenten gut ausgestattet. Ningbo Dongzhou Transmission Co., Ltd. ist ein führender Hersteller von Gabelköpfen mit Außengewinde DIN71752 DIN ISO8140 CETOP und Gabelköpfen mit Außengewinde DIN71752 DIN ISO8140 CETOP-Lieferanten, die sich auf die Herstellung mechanischer Ersatzteile, Landmaschinenteile und Autoteile wie Gabelköpfe, Bolzen, Clips, Stangenenden, Radial-Gelenklager, Kugelgelenke und so weiter. Nicht standardmäßige Produkte können entsprechend anhand von Mustern oder Zeichnungen entworfen und in Produktion genommen werden. Werksgefertigte Gabelköpfe mit Außengewinde DIN71752 DIN ISO8140 CETOP sind sowohl im In- als auch im Ausland wie den USA, Europa, dem Nahen Osten, Südostasien usw. sehr beliebt. Wir verkaufen diese Produkte auch weltweit im Großhandel.
